Ночная съемка в цветном режиме на Sony IMX307.

(7879 просмотров)

Не прошло и месяца с выхода очередной новинки в области видео наблюдения - модуля от Xiongmai на базе процессора Hi3516Ev100 и новейшей матрицы Sony IMX307 и мы уже проводим полноценный тест этого модуля в суровых российских условиях. А суровые они потому, что тестовые камеры установлены в месте, где фонари освещения после полуночи не освещают сцену съемки. Один слабый фонарь установлен справа за пределами съемки камеры, но это фонарь никак не освещает центр сцены.
До текущего момента на youtube присутствовали только несколько непонятных коротких клипа, по которым сложно понять в каких условиях производилась съемка.
Итак, тестовая съемка разумеется производилась ночью с 23 часов, когда уже темно и работают фонари, до 4 утра, когда происходит рассвет.
Для начала полная запись с ускорением в 100 раз. Обратите внимание, в районе 1:40 была включена функция DWDR, изображение стало светлее, но усилился цифровой шум. Без этой функции, в целом, изображение более информативно.

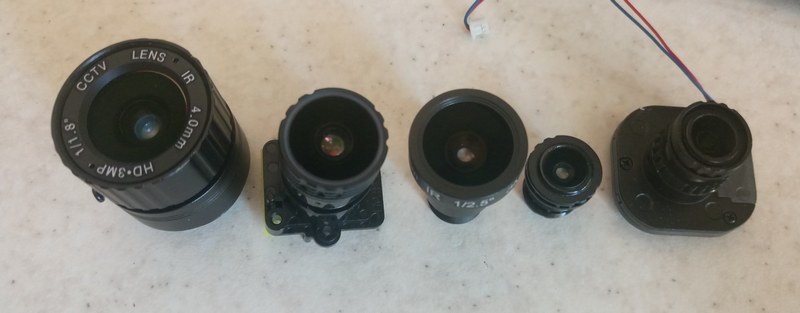

Для записи тестовой съемки мы использовали несколько разных объективов "черный свет", с помощью которых можно добиться столь качественного ночного изображения. Но эти объективы и существенно дороже обычных объективов. Для сравнения 5 разных объектива, два из которых практически не улучшают изображения.

Дополнительно, для сравнения мы взяли фрагмент с одной из самых лучших камер, снимающих в ч.б. режиме, на модуле Hi3516Ev100 SC2235. Был выбран максимально худшие условия, 2 часа ночи, время, когда не работают фонари и минимальное количество окон светит на сцену. В процессе 1 минутного отрезка происходит движение машины, по которому можно определить наличие или отсутствие эффекта накопления фотонов на матрице. Почти все современные матрицы имеют возможность настройки скорости электронного затвора. Если затвор имеет высокую задержку, то статичная ночная картина может быть хорошей, но любое движение размазывается так, что опознать что либо невозможно. А для охранного наблюдения важно именно движение.
На видео сначала показаны одновременно 4 камеры, а потом отдельно каждая камера.

Хотелось бы отметить момент, когда машина прочти проехала, видно как красные габариты освещают дом до 9 этажа. Вы глазами когда нибудь видели что-то подобное?

Следующее видео, это подборка фрагментов с движением в разные периоды ночи. Мы подобрали их по следующим критериям -
1. Включены фонари.
2. Фонари отключены, но еще достаточно окон освещают сцену.
3. Глубокая ночь, минимум включенных окон.
4. Начало рассвета.

Время сделать выводы. Я бы сказал, что связка IMX307 + объективы "черный свет" это революционное решение, позволяющая снимать информативно видео, особенно если требуется обзорная камера территории большой площади, которую невозможно осветить ИК подсветкой в черно-белом режиме.


26.06.2018
