Объективы с изменяемым фокусным расстоянием

(51 просмотров)

Существует три основных типа объективов, в которых можно изменить фокусное расстояние и соответственно угол обзора в камерах наблюдения. Это варифокальные объективы, объективы с моторизированным объективом и так называемые speed dome камеры.

Изначально при построении бизнес модели нашего производства мы отказались от варифокальных объективов по следующим причинам:

1. Подразумевается, что камеры с варифокальным объективом подстраиваются по месту установки, а точно настроить фокус очень сложно. А немного не достроенный фокус снижает разрешение в разы. Мы при фокусировки новых камер используем тестовые таблицы, большой экран и еще цифровой зум, чтобы точно определить границу максимальной четкости. Все это невозможно в полевых условиях.

2. Варифокальные объективы всегда хуже фиксированной оптики в своих ценовых диапазонах, т.е. дешевые варифокалы хуже дешевых фиксированных объективов. Rачественные варифокалы вообще стоят космических денег сравнимых или превышающих цену самой камеры.

3. Выбор корпусов для варифокальных объективов ограничен, а цены на них выше, чем на обычные корпуса. Мы долго выбирали, в каких корпусах выпускать свои камеры и постарались найти качественные корпуса на весь бюджетный ценовой диапазон. Корпуса в поддержкой врифокальных объективов не вписывались в наши рамки.

4. Совокупность стоимости даже бюджетных варифокальных объективов и корпусов не позволяли нам делать хорошие бюджетные камеры.

Модули speed dome камер больше предназначены для поворотных камер, которые мы пока не планируем производить.

Моторизированные объективы.

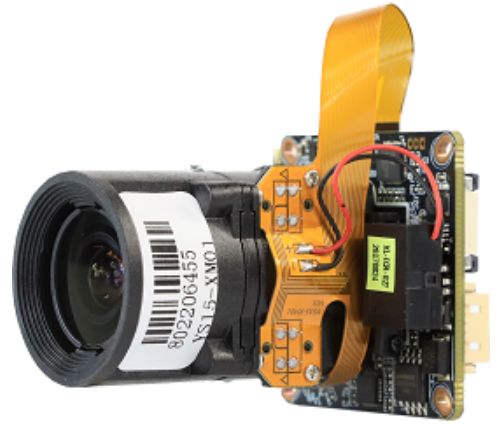

Ранее существовал один основной тип мотозума, аналогичный представленному на фотографии, но мы их не использовали по нескольким причинам. Во первых практически все модули, представленные на рынке имели устаревшие процессоры и матрицы, мы же изначально планировали собирать камеры на самых современных комплектующих. Во вторых дизайн открытого механизма с шестеренками не внушал нам доверия, не смотря на то, что эти модели уже работают несколько лет, но процент брака нам не известен. В третьих, стоимость этих модулей была достаточно высока, а держать необходимый для производства запас устаревших модулей мы считаем нецелесообразным.







Но ситуация изменилась с выходом нового модуля IPG-80HE20AF. Этот модуль на современном,  хоть и не самом производительном процессоре Hi3516Ev100 поддерживающим в основном потоке до 23 к/с. Эти модули лишены многих недостатков, присущих предыдущим моделям. Механизм стал полностью закрытый, качество оптики стало лучше, фокусировка происходит быстрее и меньше ошибочных фокусировок, когда камера не могла установить точный фокус и приходилось подстраивать вручную. Современная матрица SC2235 дает четкую контрастную картинку как днем, так и ночью. Ну и конечно же стоимость этого модуля вписывается в нашу концепцию по производству бюджетных камер высокого качества.


В связи с увеличенным размером модуля, его можно устанавливать только в уличные корпуса К2, К3, К4 и К8. Мы по прежнему считаем, что оптимальным выбором являются камеры с фиксированным фокусным расстоянием, но бывают случаи, когда заранее невозможно подсчитать, с каким углом потребуется камера , то выбор камер на этом модуле будет лучшим Вашим решением. Хочется обратить внимание, что оптический механизм работает на двух маленьких моторчиках, которые при длительной работе сильно нагреваются и от перегрева может перегореть обмотка, поэтому мы не рекомендуем постоянно менять фокус, сгоревшие моторы не являются гарантийным случаем!

Примеры.

Проверка работы из окна нашего офиса.



Дневной тест с нашей тестовой площадки.

Ночной  тест с нашей тестовой площадки.

27.10.2018
